裁皮机利用规划

裁皮机利用规划

一、概述

自动裁皮机用于各行各业的片材、卷材的宰割与裁切。它不必要任何模具，通过系统软件的节造，直接对产品进行裁切。

只有在操作平台上设置相应的参数，CCD通过电脑传输指令给裁切机，裁皮机就凭据接管的设计图稿进行裁切，自动化水平高，操作单一。

二、系统要求

1、本文中所讲为双机头裁皮机，双机头裁皮机能够两个机头同时工作，互不影响？勺杂汕谢坏ァ⑺饭ぷ；

2、可选择切割全段产品，也可选择切割半段产品，还可选择在资料上绘造精准的图稿；

3、可切割直线、圆；

4、可在产品上进行高速画图，可打孔；

5、CCD通过电脑传输相应的指令给裁切机，裁皮机凭据接管的设计图稿进行急剧裁切。

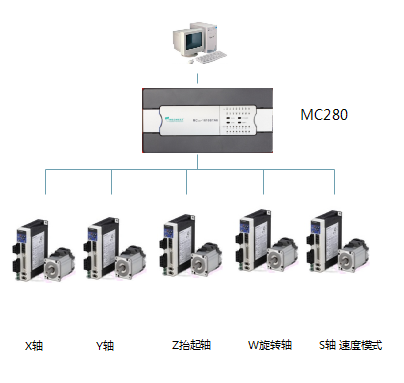

三、系统规划

2538997881403422224890

1、设备介绍：

X轴：驱动横梁沿X轴；

Y轴：驱动横梁沿Y轴；

Z轴：驱动切割刀具Z轴；

W轴：驱动切割刀具旋转，定位刀刃切割方向；

S轴：震荡切割刀具，驱动切割刀以18000rpm的速度旋转（速度不必要调节），并通过曲轴机构将切割刀具转换成高低震荡；

H轴：钻孔机构，一台伺服电机驱动两套钻孔机构的钻具，依照设定的速度旋转，同时两个气缸能够分别带头钻具高低活动（单向阀）；

L轴：划线机构，用一个气缸驱动划线笔高低活动（单向阀），吸风区电磁阀：12个，系统凭据当前裁皮机的加工地位，当切割刀具位于吸风区邻近区域时，该点输出，

吸风区域产生负压吸附工件；

2、CCD图形通过电脑解析成活动轨迹，再通过MODBUS通讯将活动轨迹发送给PLC；

3、风门开启算法右图为风门区域散布图，按虚线部门将12个风门分为6个工作区，凭据轴确当前地位将与该工作区相连的4个风门打开；

4、硬件系统规划如下图所示

2100566831403422224875

四、总结

1、MC280最多可节造8轴高速脉冲输出，可同时支持2组插补；

2、实现一个图档复杂只需几分钟,适合幼批量出产，不必要专用刀模；

3、定位精确度可达±0.05mm；

4、切出来的产品成效等同于刀模成型产品,同时没有激光机打样造成的边缘烧焦景象；

5、产品厚度能够达到很厚，产品种类多。
